제품소개

Material Analysis Function이 추가되어 한층 업그레이드 된 이미지 분석 소프트웨어로서 전문가적인 환경으로 이미지 분석에 도움이 됩니다.


Open & Navigation

▪ 미리보기 지원
▪ JPEG, Windows Bitmap(BMP), Zsoft(PCX), TIF 등 다양한 파일 포멧 지원

▪ 동영상 이미지 Play 기능및 프레임 캡쳐가능

▪ 여러개의 이미지를 이용하여 Avi 동영상 파일로 저장 가능

▪ Zoom과 Planning을 통한 세밀한 이미지 분석 지원

▪ Zoom/Out – 영상의 확대에 디지털 영상의 특성으로 의한 계단현상을 최소화 하기 위한 Bilinear 샘플링 지원

▪ 실측 Ruler, Grid와 마우스 가이드등을 출력


Object Browser & Annotation

Objct Browser

▪ 데이터 탐색기 : TDI Plus에서 동작되는 모든 이미지, 결과 데이터 관리를 한 화면에서 관리함으로써, 여러 윈도우가 열려서 동작중일 때도 손쉽게 영상 및 데이터 관리가 가능
Annotation

▪ 이미지에 문자나 선, 도형을 그려 넣을 수 있어 사용자가 원하는 Annotation 데이터를 이미지에 직접 표현 가능
▪ 수동 객체 카운팅, 수평 직선, 수직 직선, 대각선, 원, 사각형등을 간단히 측정

▪ 작업 데이터 : 여러 이미지를 이용한 분석시 손쉬운 작업 환경 제공

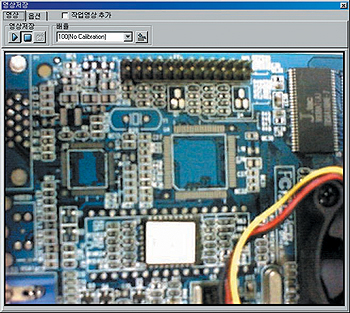

Capture

▪ 다양한 Frame Grabber 지원
▪ SEM 영상 획득 가능
▪ Live View
-고속모드 : 전체 화면 보기
-저속모드 : 평균값 보기 (Averaged Live)
동작중 Zoom In/Out, Drawing, Measuring 등 가능
▪ 시간설정 자동 Capture

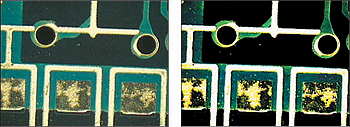

Brightness / Contrast

▪ 전체 이미지나 선택 영역의 밝기와 대비를 조정
▪ 밝기, 대비, 밝기/대비 조합 작업의 모드별 선택 가능

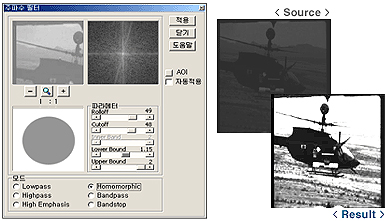

Frequency Filter

▪ FFT 필터에 의한 암부 개선및 잡음 개선 가능

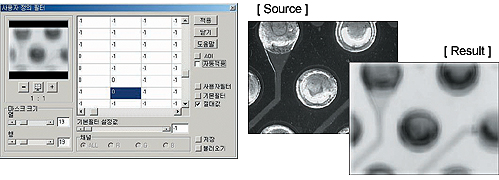

User Filter

▪ 필터의 계수를 임의로 설정하여 영상에 적합한 필터 생성
▪ 임의의 마스크 크기 (최대 100×100) 설정 가능
▪ 사용자 정의 필터의 저장 및 불러오기

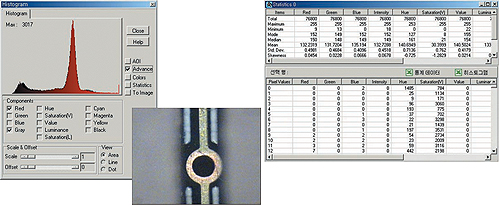

Histogram

▪ 영상의 RGB/HSV/HLS/CMYK 채녈에 대한 분포 분석
▪ 히스토그램의 누적합, 평균, 표준편차, 기울어짐, 최대, 최소등 12가지 통계데이터 산출 가능
▪ 통계 데이터의 엑셀 연동 가능

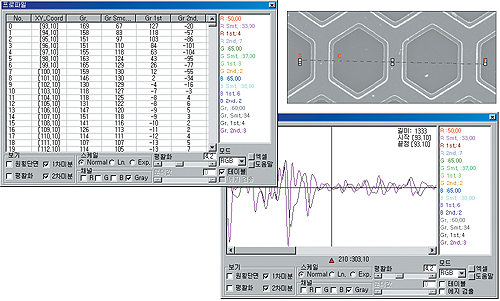

Profile

▪ 영상의 RGB/HSV/HLS/CMYK 채널에 대한 프로파일 분석
▪ 프로파일의 1차, 2차 미분 그래프 분석
▪ 3가지 스케일 모드 분석 (일반, 로그, 지수)
▪ 분석에 대한 통계 데이터 출력 및 엑셀과 연동

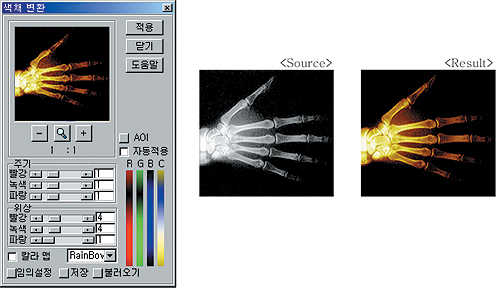

Pseudo-Coloring

▪ Gray Scale Image에 가상 색상 출력
▪ 전자 현미경 영상 및 Spectrum 이미지 등에 가상색상을 입힘으로써, 경계 강화 등의 효과

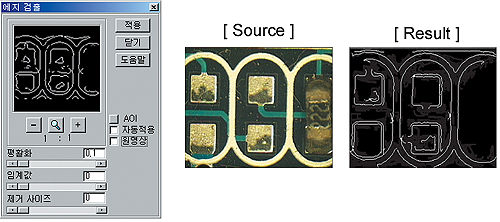

Edge Detection

▪ 정확한 이미지의 경계산 검출 (영교차점 분석)
▪ 에지 검출 필터 크기 조정 가능

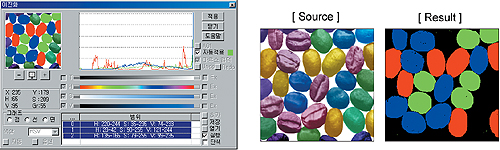

Threshod

▪ 이미지에서 원하는 Object나 영역, Color를 분할, 추출
▪ 다중 임계 영역 설정
▪ 전체 이미지 또는 AOI 영역에 대해 설정 값을 기준으로 Binary 이미지를 생성
▪ 마우스를 이용 화면에서 영역 선택 또는 Threshold 값을 이용하여 손쉽게 영역 설정

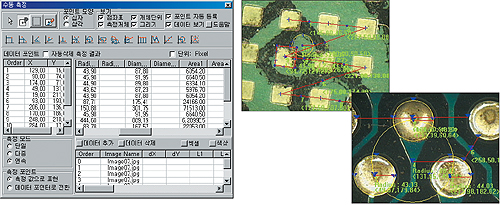

Measurement

▪ 점/ 두점의 중점/ X축 또는 두 직선 사이의 교각/ 점과 직선사이의 거리/ 사각형/ 원/ 두원의 교점/ 원과 직선의 교점/ 피치/ 연속된 직선들의 사잇각/ 다중 점의 최적 직선/ 원 근사/ 다중점 그룹의 중심점 등의 다양한 측정
▪ 측정에 의해 파생된 데이터 포인트의 연계 측정
▪ 원과 원의 중심간 거리, 원과 선 중심의 거리등 다양한 조합
▪ 영교차점 검출 방식에 근거한 경계점 포인트의 자동 입력
▪ 측정시 축척 설정에 의한 실측
▪ 엑셀 전송 등을 통한 결과 데이터 관리

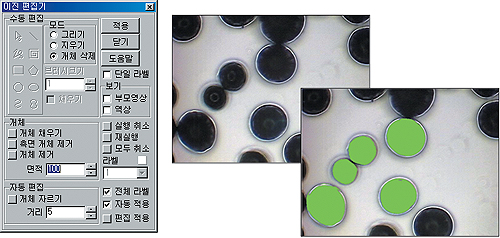

Binary Editor

▪ Blob Analysis를 위해 이진화된 영상의 각 Object 를 나누거나, 합치는 등의 작업 수행
▪ 선/ 사각형/ 원/ 타원/ 다각선/ 개곡선/ 폐곡선 등 다양한 편집 기능 지원
▪ Object 펜 기능을 이용하여 각각의 Object 단위로 편집 가능


Blob Analysis



▪ Area, Length, Major, Minor, Eccentricity, Circularith, Total Median, Total Mean, Total Standard Deviation, Total Skewness, Total kurtosis, Total Coefficient A, Total Coefficient B, Total Corelation, Coe4fficient등 다양한 데이터 측정
▪ 사용자가 원하는 데이터로 데이터 재분류 그룹화
▪ 다양한 차트와 데이터 관리

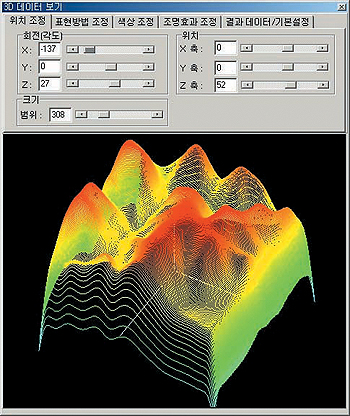

3D Data View

▪ View Angle의 조정, 밝기 분포에 따른 칼라 설정, Light Source의 설정, WIre-Frame 및 Surface Rendering 지원

▪ 이미지의 Brightness 값을 기준으로 이미지를 3차원으로 표현


Multi-Focusing

▪ 국부적인 초점 영상들을 조합하여 하나의 깨끗한 초점 영상으로 합성

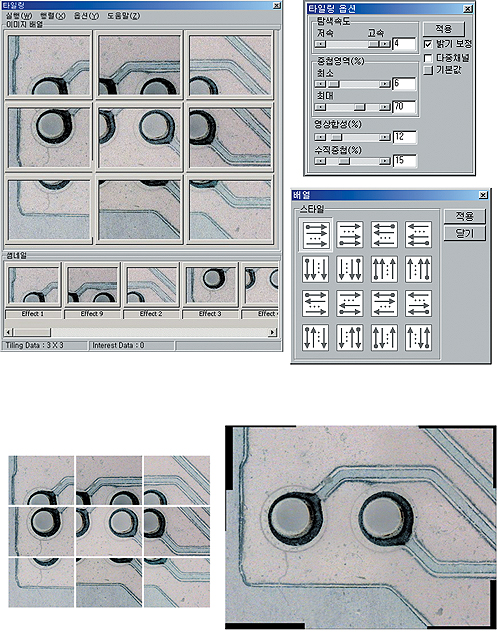

Tilling

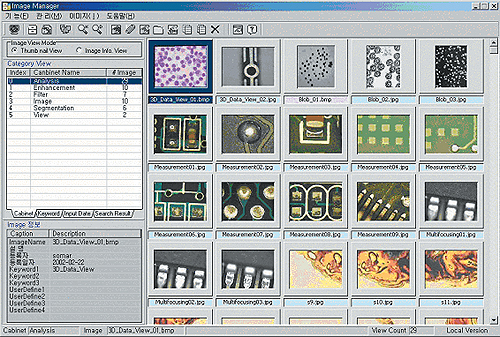

Image Manager

▪ 파일 시스템 지원
▪ 로컬 데이터 베이스 시스템 지원
▪ Client/ Server 데이터베이스 시스템 지원, 소규모 네트워크 화일 공유 (사용자 관리 – 권한에 따른 사용 기능 제한)

Cabinet 관리

▪ 이미지 분류별 관리

Device 관리

▪ Capture Device 관리

검색



▪ 이미지 정보를 통한 다양한 검색 가능

Slide Show 환경설정

▪ 해당 폴더의 영상을 이용하여 슬라이드쇼 기능
▪ 자동 수동 모드 지원 설정 가능 (다음, 이전 등을 키보드로 동작)

이미지 정보 보기

▪ 사용자가 원하는 정보를 이미지에 설정 가능

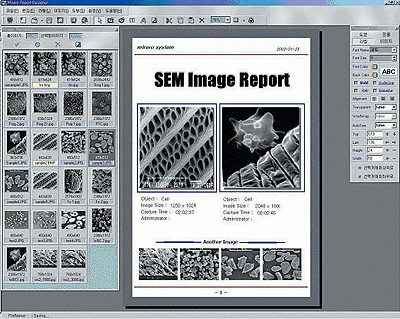

Report Designer

▪ 저장된 폼을 통한 편리하고 다양한 레포트 작성 가능

▪ 여러 가지 형태로 이미지의 입력위치 지정 가능

속성창

▪ Report에 사용자가 원하는 정보 입력 가능
▪ 간단한 Annotation 가능
▪ 폼에 데이터 고정 입력 지정 가능

이미지 Thumbnail

▪ Report에 추가할 이미지 리스트 보기 가능



미리보기

▪ 작성된 Report 미리보기 기능


Specification

Capture
•다양한 Frame Grabber 지원
•SEM 영상 획득 가능
•Live view
– 고속모드: 전체화면보기
– 저속모드: 평균값보기(Averaged Live), 동작중 Zoom In/
Out, Drawing, Measuring등 가능
•Lime-lapse 캡쳐

파일처리
•이미지 동시 열기(Multi-Open)와, 계속열기(Continous Open), 미리보기 지원
•동영상화일(AVI)열기, 실행(Play)와 원하는 영상 Capture
•다양한 파일 포멧 지원
:JPEG(JPG), TIFF, Bitmap(BMP), Zsoft(PCX), TGA 등
•정지영상 Sequence를 동영상으로 생성(AVI)

영상편집
•영상 자르기, 복사, 새로운 파일로 복사영역 붙여 놓기 지원
•Text, 라인, 원, 타원, 자유선, 사각형 등 도형 요소그리기
•Vector 요소로 처리하여, 이미지의 배율에 관계없이 선명한 Drawing 가능
•도형요소의 Multiple 선택, 선택된 요소의 이동, 크기변환, 임의삭제가능
•닫힌 도형 요소에 대해, 임의의 Color로 Fill지원
•Calibration된 기준에 의해, 길이 면적 등 표시
•이미지 위에 직접 그려넣기 기능
•Annotation 요소를 별도로 파일 저장 및 불러오기 지원

AOI 처리
•선, 원, 사각형, 자유선, 폐곡선, 개곡선 등 다양한 형태의 AOI설정
•Multiple AOI 지원
:동시에 여러개의 AOI영역에 대해 영상 처리 가능
•AOI 라인에 대한 Profile View 지원
:Color Model별 선택 가능
•AOI 영역을 Cut 하여, 새로운 영상 생성가능
•AOI 영역의 회전 및 이동, 크기 변환 지원

마커바
•영상 편집이나, 측정에 사용되는 기준 단위 설정
•다중 배율과 기준단위 설정 가능
•마커바의 자유로운 위치 설정 및 모양이나, 색 지정 가능
•이미지에 마커바정보 써넣기 가능

이미지 핸들링
•Image Navigator를 이용한 손쉬운 영상 관찰
•스크롤바, 마우스를 이용하여, Zoom In/Out 동작을 수행
•방향키 및 관찰박스, Planning기능을 이용하여, 화면의 관찰영역을 용이하게 변경가능
•이미지 관리 도구를 이용하여, 현재 열려 있는 화면을 손쉽게 관리
•Ruler, Guide, Grid 기능 지원

기하학적 변환
•영상의 임의각도 회전, 크기 변환, 좌우, 상하 대칭 이동
•영상의 Shear, Shift, Perspecive, Affine 변환등 지원
•Cubic, Liner, Neer등의 보간 방법 지원

영상 개선
•AOI 처리 선택, Preview, Advance Option으로 구성된 편리한 대화상자
•영상의 색상 분포에 대한 Contrast/Brightness조정
•Color 채널별 감마보정, Negative, Equalize등 영상 향상 기능

이미지연산
•가감, 곱 등의 산술연산 및 AND, OR, XOR 등의 논리연산 가능

Color처리
•RGB, HSV, CMYK, HLS Color 모델별 채널 분리 및 결합
•Color Depth의 변환
•자동및 수동으로 흑백 영상에 가상 칼라 적용

다양한 필터 연산
•다양한 마스크 크기 설정 적용 가능
•연산횟수 지정
•적용할 컬러 채널 선택
•공간필터 – Blur, Prewitt, Gaussian Blur, Median, Max
– Min, Sobel, Laplacian, Sharpen
•주파수 필터 – Cuff Off 범위 지정가능
– Low Pass, High Pass, High Emphais,
Band Pass, Homomorphic, Band stop
•형태학적 필터 – Dilation, Openning, Erosion, Closing,Boundary, Skeleton, RegionFill, HitOrMiss, Connect, Thinning •사용자 정의 필터
: 최대 100*100 크기의 사용자정의 필터 제공, 필터 저장, 불러오기

Binary Editor
•Blob Analysis를 위해 이진화된 영상의 각 Object를 나누거나, 합치는 등의 작업수행
•선/ 사각형/ 원/ 타원/ 다각선/ 개곡선/ 폐곡선등 다양한 편집기능 지원
•Object 펜 기능을 이용하여 각각의 Object단위로 편집 가능

영상분할
•이진화
-채널별 밝기값, 또는 마우스를 이용한 채널별 색상 범위 선택에 의한 이진화 지원 -선택 영역의 다중선택, 다중 영역의 논리합, 차 선택
-선택 영역의 저장 및 불러오기
•다중레벨 분할
-밝기 분포와 밝기 영역에 근거하여 영상 분할
•에지 검출
-Color 채널별 에지 검출

수동측정
•Measure1
:수평, 수직, 자유선, 각도, 원, 사각형, 면적 등 단순측정
•Measure 2
: 두점의 중점, 각도, 두선의 만나는 각도, 세점에 의한 원, 원과 원의 교차점, 연속측정
: 직선 근사, 원근사, 원과 선분의 만나는 점 등 측정하고자 하는 대상 선택후 측정

자동측정
•항목
-Geometry: Area, Boundary, 장축길이, 단축길이, 이심률, 원형도, 면적분포
-Color : RGB 각각의 Min, Max, Average, Mean, Skewness, Kurtosis, Sum, Standard Deviation
•색상분포 곡선의 1차 직선 근사(A, BCoefficient), Correlation Coefficient
크기등 19가지 조건으로 대상 오브젝트를 그룹화하여, 색상을 다르게 표시
•원영상에 표시, 외곽 개체 제외
•크기등의 각 항목에 대해 자동, 수동으로 분류 개수 지정, 또는 분류 항목 및 범위 지정하여 그룹화 가능
•측정된 항목에 대한 분포도, 항목과 항목간의 산포도, 각 항목의 전체 분포 비율 차트 등 지원

기타 분석 기능
•Multi-Focusing
:포커스가 다르게 설정된 동일한 개체의 영상을 포커스 맵을 이용하여, 한장의 선명한 영상을 생성
•Tilling
:인접한 여러장의 영상을 한장의 큰 영상으로 생성
•3D Display
:밝기 값을 이용하여 3차원으로 영상 표시

Image Manager 및 Report Generator연동
•Image Manager로 부터 영상 읽어오기 및 저장 지원
•미리 정의한 형태대로 획득한 영상을 프린트 할수 있도록 Report Generator와 연동

기타
•항목별 도움말 기능으로 손쉬운 학습 및 운용지원
•처리 데이터를 Excel Data로 Import
•Chart나 그래프를 이미지로 변환하여, Windows 에플리케이션 프로그램으로 손쉽게 이동가능
•윈도우 Clipboard로 복사, 붙이기

■ Image Manager

시스템 구성
•다양한 데이타베이스 구성(Configuration)지원
:Local파일, 데이타베이스, Enterprise 데이타베이스 지원
•데이타베이스 서버 구성시, 사용자 권한 관리 및 사용자 관리 부분 추가

슬라이드 쇼
•폴더 단위로 Full Screen Slide Show 기능
:자동, 수동 모드 지원
•파일 자동 정리

Cabinet 관리
•Cabinet 개념으로 Folder 관리 지원
:생성, 변경 삭제등 간단한 Image Capture 지원
:바로 영상을 획득해서 DB에 입력 가능

영상관리
•영상을 Cabinet에 등록
:디렉토리 자동추출, 파일이미지 추가, Capture추가등 지원
•영상 자료를 영상 정보와 함께 입력, 수정, 삭제 등 지원
•영상 자료의 Cabinet별 이동과 검색(키워드, 상세정보검색)

영상 검색침 View
•다양한 형태의 영상 검색 방법 지원(사용자 정의 키워드, 날짜, Cabinet등)
•Thumbnail List & Image Information View, Image List, Preview등 지원
•외부이미지 Viewer 프로그램 연결 지원

프로그램 연결
•TDI plus 프로그램간 영상 보내기 및 가져오기 지원
•Report Designer로 파일 보내기 지원(다중 이미지 보내기)

Help(On-Line Help 지원)
•항목별, 기능별 On-Line Help 지원

■ Report Designer

폼관리
•다양한 문서 포멧을 생성하여, 업무에 적용가능
•문서 포멧의 생성, 삭제, 변경 등이 가능

폼 편집
•문서내에서, 고정도형 요소 및 변경가능
:글, 라인, 박스, 원, 타원, 이미지 등 편집
•인쇄시마다 다르게 지정되는 영상, 설명 등의 요소의 위치및 인쇄방법을 지정가능
: 페이지카운트, 라벨, 인쇄날짜 및 시간등
•영상 요소의 생성 및 배열 방법 지정가능
: 위치,크기지정 및 페이지별 레이아웃 지정
•편집화면의 Zoom In/Out 지원
•클립보듸 Copy & Paste 지정
•각 도형요소별로 속성 창을 통해 편리하게 속성 변경
(크기, Color, 굵기, 모양 등)

인쇄 및 기타
•폼의 Preview지원
•On-line Help지원
